Unterstützt:

Ultraschall-Durchflussmesser F6 / E6 Clamp-On

Befolgen Sie die Schnellstartanleitung. Diese liegt der Lieferung bei und ist außerdem unter dem jeweiligen Produkt sowie am Ende dieser Seite zu finden. Vergewissern Sie sich, dass alle Werte in den Menüs 10–14 korrekt sind. Sehen Sie sich auch das Installationsvideo unter dem jeweiligen Produkt an. Dieses finden Sie ebenfalls am Ende dieser Seite.

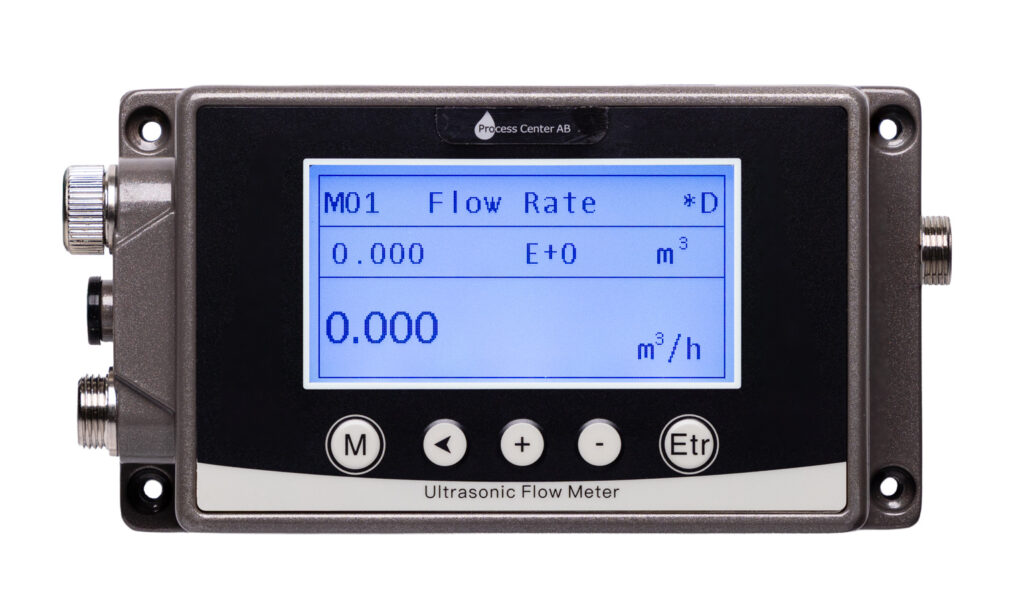

Überprüfen Sie den Buchstaben oben in der rechten Ecke des Displays.

„R“ bedeutet, dass das Messgerät in den Menüs 10–14 richtig eingestellt ist.

„E“ bedeutet , dass kein Signal zwischen den Sensoren vorliegt. Überprüfen Sie die Einstellungen in Menü 10-14.

„D“ bedeutet , dass das Signal zwischen den Sensoren schwach ist und das Messgerät versucht, den Verstärkungsfaktor zwischen den Sensoren anzupassen. Verschieben Sie einen der Sensoren leicht.

Fragen und Antworten

Erhält einen Q-Wert von 0:

Überprüfen Sie zunächst, ob die Werte, die Sie in Menü 10-14 eingegeben haben, tatsächlich korrekt sind (Kunststoff = PVC). Sehen Sie noch einmal nach, was in der Schnellstartanleitung steht.

Schleifen Sie die Rohre ab, um Farbe, Rost oder Ablagerungen zu entfernen. Füllen Sie Fett ein, bis es überläuft. Ziehen Sie die Schrauben nicht zu fest an, damit das Fett nicht herausgedrückt wird.

Wenn der Abstand am Sensor gemäß Menü 14 korrekt ist, versuchen Sie, den Sensor schrittweise um einige Millimeter zu verstellen.

Ist das Rohr gefüllt? Wenn sich zu wenig Flüssigkeit im Rohr befindet, ist eine Messung mit Ultraschall nicht möglich. Die Flüssigkeit muss die Sensoren bedecken. Häufige Probleme bei Sprinkleranlagen

Befinden sich Rohrbögen, Ventile, Pumpen usw. in der Nähe des Durchflussmessers?
Der empfohlene Abstand beträgt das 10-fache des Rohrdurchmessers vor und das 5-fache des Rohrdurchmessers hinter dem Durchflussmesser
Ältere Pumpen können turbulente Strömungen verursachen; erhöhen Sie in diesem Fall den Abstand auf das 30-fache stromaufwärts und das 10-fache stromabwärts

Wenn nichts funktioniert, liegt wahrscheinlich Luft oder Turbulenzen im Rohr vor. Schalten Sie den Durchfluss aus und führen Sie in Menü 22 eine Nullpunktkalibrierung durch. Versuchen Sie es anschließend erneut. Wenn der Q-Wert in Ordnung ist, befindet sich Luft im System, und es muss entlüftet werden.

Der Wert liegt nicht zwischen 97 und 103 %

Verschieben Sie den Sensor schrittweise um einige Millimeter entlang des Rohrs, bis sein Verhältnis zwischen 97 und 103 % liegt.

Wie stellt man sicher, dass der Durchflussmesser richtig eingestellt ist?

Rufen Sie Menü 04 auf. Die Signalstärke muss über 80 (UP, DN) liegen und Q zwischen 60 und 100. Gehen Sie zu „Sound“, wo der Wert zwischen 97 und 103 % liegen muss. Stimmen diese Werte überein und wird oben in der rechten Ecke ein „R“ angezeigt, ist das Messgerät korrekt installiert.

Das Messgerät zeigt keinen Durchfluss an, im rechten Eck des Displays wird „R“ angezeigt

Menü 04 zeigt den richtigen Q-Wert (zwischen 60 und 100) und das Verhältnis (soll zwischen 97 und 103 % liegen) an, in Menü 01 wird jedoch kein Durchfluss angezeigt. Vermutlich liegt der Durchfluss unter 0,03 %. Stellen Sie den Wert in Menü 21 (Low-Flow-Cut-off) auf einen niedrigeren Wert ein und prüfen Sie, ob es funktioniert. Wenn ein Durchfluss angezeigt wird, ist das Rohr zu groß und der Durchfluss zu gering. Verringern Sie nach Möglichkeit den Rohrdurchmesser, damit der Durchfluss steigt.

Das Messgerät wurde oben auf dem Rohr angebracht und nicht in der Mitte des Rohrs. Dies stellt ein Problem dar, wenn es sich nicht um ein unter Druck stehendes System handelt; bei einem unter Druck stehenden System ist es hingegen in Ordnung.

Wenn die Rohre nicht vollständig gefüllt sind, wird eine falsche Messung angezeigt. Gehen Sie in das Menü 26 und ändern Sie den Skalierungsfaktor. Der Wert ist auf 1 eingestellt. Bei zu ¾ gefüllten Rohren ändern Sie den Wert auf 0,75.

Modbus.

Die Modbus-Protokolle finden Sie am Ende des Handbuchs. Modbus-Einstellungen in Menü 30
Die Standard-Kommunikationseinstellungen lauten: 9600 Baud (kann geändert werden), keine Parität (None, kann nicht geändert werden), 8 Datenbits, 1 Stoppbit, 1 Startbit. Standard-Modbus-Adresse 55 (kann geändert werden)
Informationen zu den Registern finden Sie am Ende des Handbuchs.

M-Bus

M-Bus ist eine Sonderausstattung und muss bei der Bestellung angegeben werden

Analogausgang

Einstellungen im Menü „Meny32“
Test des analogen Ausgangs im Menü „Meny32“ unter der Registerkarte „Check“

Schallgeschwindigkeit in Flüssigkeiten.

Verschiedene Flüssigkeiten und Temperaturen weisen unterschiedliche Schalleigenschaften auf. Informationen zu den Schalleigenschaften verschiedener Flüssigkeiten finden Sie in unseren Dokumenten. Geben Sie die Schallgeschwindigkeit für die ausgewählte Flüssigkeit in Menü 12 ein.

Der Durchflussmesser ist für Wasser mit einer Temperatur von 20 Grad kalibriert. Wenn die Wassertemperatur über etwa 80 Grad liegt, nehmen Sie bitte die im Dokument beschriebenen Anpassungen vor.

Nullpunktkalibrierung

Wird in Menü 22 durchgeführt. Stellen Sie sicher, dass das Rohr mit Flüssigkeit gefüllt ist und dass die Flüssigkeit im Rohr stillsteht. Die Nullpunktkalibrierung dauert ca. 30 Sekunden. Sollte es beim ersten Mal nicht funktionieren, wiederholen Sie den Vorgang.

Der Durchflussmesser zeigt andere Werte an als fest installierte Durchflussmesser

Überprüfen Sie, ob in Menü 10-14 die richtigen Parameter verwendet werden:
Überprüfen Sie in Menü 04 auf der Registerkarte „Sound“, ob der Wert „Ration“ zwischen 97 und 103 % liegt:
Überprüfen Sie, ob die Nullpunktkalibrierung durchgeführt wurde:
Ist die Schallgeschwindigkeit des Durchflussmessers auf die richtige Flüssigkeit und Temperatur eingestellt?

Anmerkung: Alle Durchflussmesser weisen eine gewisse Ungenauigkeit auf, sodass es sehr schwierig ist, zwei Messgeräte dazu zu bringen, genau denselben Durchfluss bzw. dieselbe Energie anzuzeigen
Wenn die oben genannten Überprüfungen in Ordnung sind, ist der Messgerät korrekt installiert. Fahren Sie dann mit der Überprüfung der fest installierten Messgeräte fort. Fest installierte Messgeräte müssen möglicherweise nach einigen Jahren kalibriert werden
