Följ snabbstartsguiden. Denna medföljer vid leverans och kan även hittas under respektive produkt samt längst ner på denna sida. Dubbelkolla så samtliga värden i meny 10-14 är korrekta. Titta även på installationsvideon under respektive produkt. Finns även längst ner på denna sida

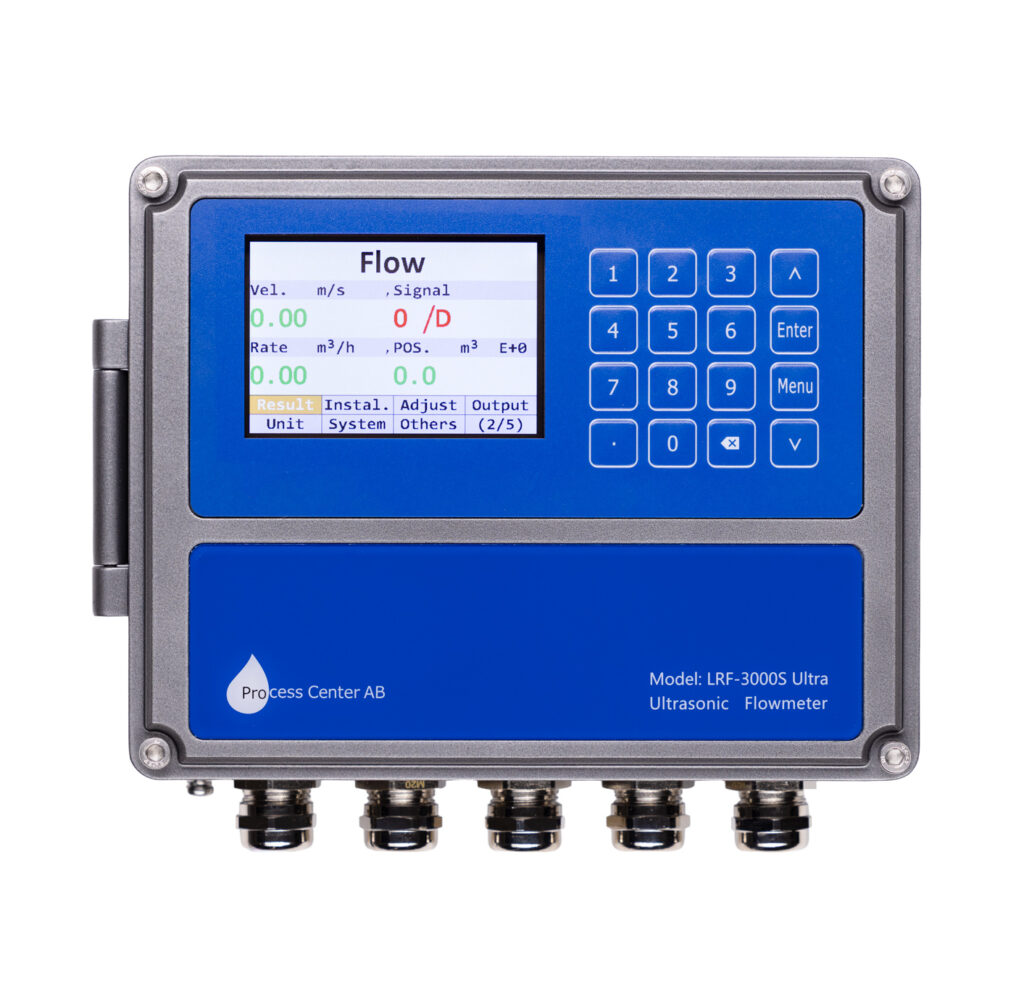

Kontrollera bokstaven uppe i högra hörnet i displayen.
R innebär att mätaren är rätt inställd i menyer 10-14
E betyder att ingen signal mellan sensorerna. Verifiera inställningarna i meny 10-14
D innebär svag signal mellan sensorerna och att mätaren försöker justera förstärkningsfaktorn mellan givarna. Flytta ena givaren något
Börja med att kontrollera de värden du matat in i meny 10-14 så dessa verkligen stämmer (plast=pvc) Dubbelkolla vad som står i snabbstartsguiden!
Slipa rören vid färg/rost/beläggning. Fyll på kontaktfett så det svämmar över. Dra ej åt för hårt så fettet trycks ut
Givarna skall sitta mitt på sidan på röret kl 9 eller kl 3 i linje med varandra. Mätmetod Z så ska givarna vara monterad kl 3 och kl 9
Rätt avstånd på givarna enligt meny 14 – prova justera en givare några mm i taget
Avståndet är från innerkant till innerkant och i mm
Etiketten skall vara utåt och kablarna skall gå från varandra-utåt, höger-vänster
Börja med V metoden upp till DN200-byt och till Z metoden om ej fungerar. Mätmetod Z kan vara lämplig att användas på rör < DN32 Finns det böjar/ventiler/pumpar, etc i närheten av givarna? Rekommenderat avstånd är 10xrördiameterna framför första givaren och 5Xrördiametern efter nedströmsgivaren Äldre pumpar kan skapa turbulent vatten, öka då avståndet till 30x uppströms och 10x nedströms
Flytta en av givarna några mm i taget längs med röret till ration visar mellan 97-103%
Gå in i meny04. Signalstyrkan skall vara över 80 (UP,DN) och Q mellan 60-100. Gå till ”Sound” där värdet skall vara mellan 97-103%. Stämmer dessa värden är mätaren rätt installerad
Meny 04 visar rätt Q värde (mellan 60-100) och Ratio (skall vara mellan 97-103%) men inget flöde i meny 01
Trolig orsak är att flödeshastigheten är mindre än 0.03 m/s.
Justera low flow cutoff i meny 21 ner till lägre värde.
Z-metoden. Har 80 i Sound men 0 i Q-värde även om givarna flyttas. Om det är för lite vätska i röret så kan man ej mäta med ultraljud. Vätskan måste täcka givarna. Mätmetod Z är lämplig att använda i sprinklerapplikationer
Om rören ej är helt fyllda så blir det mätfel. Gå in och ändra i skalfaktorn meny 26. Inställd på 1. Om 3/4 fyllt rör ändra till 0.75.
Gå in Meny 22. Säkerställ att röret är fyllt av vätska och att vätskan står stilla i röret. Nollflödeskalibrering tar ca 30 sekunder att göra
Inställningar i Meny 32
Test av analoga utgången Meny 32 under fliken check
Modbus protollen finns sist i manualen. Modbusinställningar i Meny 30
Standard kommunikationsinställningar är 9600 Baud(kan ändras), ingen paritet (None, kan ej ändras). 8 databitar, 1 stopbit, 1 startbit. Standard modbus adress 55(kan ändras)
Se information på register i slutet på manualen
M-Bus är option, vänligen uppge denna vid beställning
Olika vätskor och temperaturer har olika ljudegenskaper. Konsultera våra dokument (hittas under "dokument" för varje produkt) för ljudegenskaper för olika vätskor. Knappa in ljudhastigheten för vald vätska i Meny 12.
Flödesmätaren är kalibrerad för vatten vid 20 grader
Kontrollera att rätt parametrar används i Meny 10-14
Kontrollera Meny 04, fliken sound så att värde ration är mellan 97-103%
Kontrollera att nollflödeskalibrering är gjord
Är flödesmätarens ljudhastighet inställd på rätt vätska och temperatur?
Kommentar: alla flödesmätare har en onoggrannhet så att få 2 st mätare att visa exakt samma flöde/ energi är svårt
Om ovan kontroller stämmer så är mätaren rätt installerad. Övergå då till att kontrollera de fasta installerade mätarna. Fasta installerade mätare kan efter några år behöva kalibreras
